Neues Koordinatenmessgerät ZEISS PRISMO 12/18/7 ultra

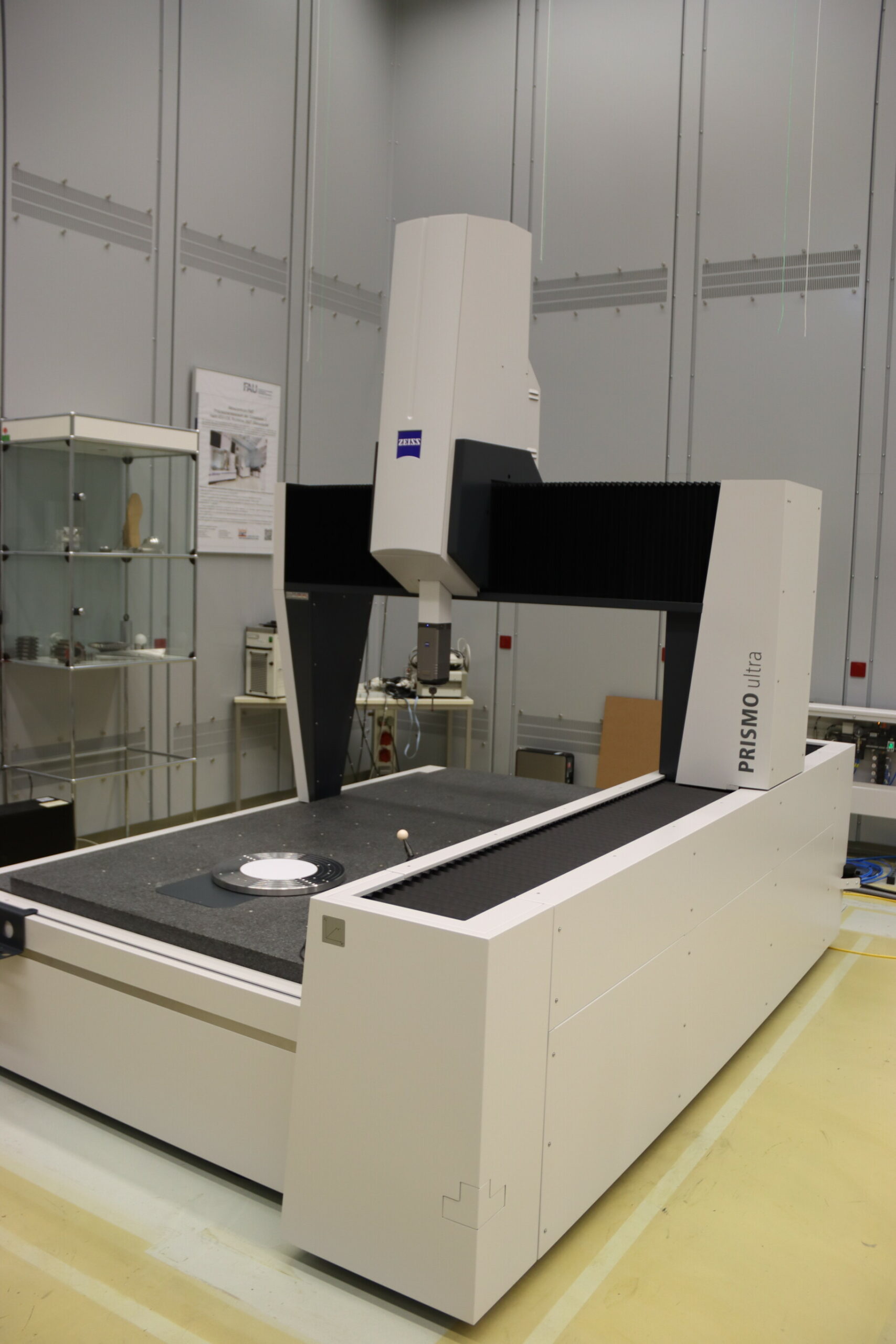

Das Multi-Sensor-Koordinatenmessgerät Zeiss ZEISS PRISMO 12/18/7 ultra wurde diese Woche im Messzentrum FMT aufgebaut und in Betrieb genommen. Nach der Annahmeprüfung in der kommenden Woche steht das Messsystem dem Lehrstuhl für Fertigungsmesstechnik für Messungen zur Verfügung.
Das System ermöglicht das hochgenaue Messen von Maß-, Form- und Lageparametern von Werkstücken in einem Messbereich von 1200 mm x 1800 mm x 650 mm. Das Konstruktionsprinzip in Portalbauweise mit Keramik-Technologie und Heidenhain-Maßstäben aus SUPRADUR mit einem thermischen Ausdehnungskoeffizienten von ~ 0·10-6·K-1 sichern die Gerätegenauigkeit unabhängig von den aufgebrachten Werkstückmassen und der bestehenden Umgebungstemperatur im Bereich von 20 °C bis 22 °C. Ein eingebauter, hochpräziser, luftgelagerter Drehtisch RT-AB-600-2 mit einem maximalen Rundlauf von 0,1 μm ermöglicht hochgenaue Formmessung von rotationssymmetrischen Bauteilen. Als Messköpfe stehen ein taktiler aktiver Scanning-Messkopf VAST gold, ein Messkopf VAST XXT TL3 mit Dreh-Schwenk-Gelenk RDS-D-CAA sowie ein optischer Linien-Laserscanner LineScan 2-8 zur Verfügung. Die Messsoftware ZEISS CALYPSO ist mit umfangreichen Modulen inkl. Virtuelles Koordinatenmessgerät (VCMM) ausgestattet.
Spezifikationen:
| Tastverfahren: | Einzelpunkte, Scanning |
| Höchstzulässige Längenmessabweichung (MPE) gemäß ISO 10360-2:2009: | MPE_E0 (3D) = (0,9 + L/500) μm |
| Höchstzulässige Scanning-Antastabweichung (MPE) gemäß ISO 10360-4:2000 innerhalb der höchstzulässigen Scanning-Prüfdauer (MPT) | MPE_THP = 0,9 μm in MPT_tau = 40 s |
| Einzeltaster-Antastabweichung Form gemäß ISO 10360-5:2010: | MPE_PFTU = 0,6 μm |
| Formmessabweichung gemäß ISO 12181:2011 (VDI/VDE 2617 Blatt 2.2): | MPE_RONt (MZCI) = 0,6 μm |
| Maximale zentrische Drehtischbeladung: | 600 kg |
